02 3D 디지털 트윈
설비를 3D로, 데이터는 실시간으로
OpenUSD, Omniverse, Isaac Sim. 녹화 영상이 아니라 계측값을 받아 상태가 바뀌는 살아 있는 씬을 만듭니다.
냉각탑 디지털 트윈 (대표 사례)
KCC 김천 냉각탑 디지털 트윈 - ㈜퍼즐시스템즈, 2026, AI 응용제품 신속상용화 지원사업 Isaac Sim 씬 위에 P&ID 태그별 실시간 계측값을 HUD로 표시하고, 운전 이력을 시간 가속으로 재생합니다. DGX Spark에서 WebRTC로 스트리밍합니다.
- 형상 냉각탑 4셀, 순환 펌프, 열교환기, 배관을 OpenUSD 씬으로 조립, RTX 실시간 렌더링
- 데이터 온도, 유량, 수질, 밸브 개도 등 계측값을 태그(TE, FL, XQ, BV)별로 씬 객체에 연결, 물수지 = 증발 + 비산 + 블로우다운
- 재생 운전 이력을 1배 ~ 4배 가속 재생, 밸브 고착 등 시나리오를 계측 이력으로 검증
제작 파이프라인
산업설비 디지털 트윈 콘텐츠는 다음 6개 공정으로 제작됩니다.
- 설비 실측 및 도면 분석도면, 사양표, 현장 자료로부터 치수 근거 확보
- 3D 모델링Rhino / Blender 기반 형상 제작
- OpenUSD 변환 및 규약화단위(m), 축(Z-up), 원점, 계층 구조를 규약에 맞춰 정규화
- Omniverse 씬 조립설비별 에셋을 배치 규칙에 따라 하나의 씬으로 결합
- 시나리오 애니메이션운전 시나리오별 상태 변화를 타임라인에 배치
- 렌더링 및 영상 산출RTX 실시간 렌더링 / 캡처 영상, 실행 빌드
각 단계의 산출물은 다음 단계가 그대로 받아 쓸 수 있는 형식으로 인도되며, 마지막 단계에서 영상만 나오고 끝나는 구조가 아닙니다. 씬 자체가 이후 실시간 연동과 상태 반영의 기반이 됩니다.
툴체인 및 실행 환경
| 3D 모델링 | Rhino, Blender |
|---|---|
| 시뮬레이션 및 렌더링 | NVIDIA Omniverse, Isaac Sim, Isaac Lab |
| 형상 포맷 | OpenUSD (USD / USDC / USDA) |
| 실행 환경 | RTX 워크스테이션, DGX Spark, 온프레미스 AI 하드웨어(공유메모리 128GB) |
| 영상 생성 및 합성 | StyleGAN2, MobileFaceSwap 등 자체 구현 경험 |
| 배포 및 운영 | Docker, Kubernetes, WebRTC 스트리밍 |
품질 검증
디지털 트윈 씬은 좌표, 단위, 객체 경로가 어긋나도 오류 없이 조용히 잘못된 상태가 되는 특성이 있습니다. 당사는 객체 경로 규약을 문서로 고정하고, 조립된 씬의 실제 좌표, 치수를 규칙과 자동 대조하는 검증 체계를 함께 운용합니다. 형상이 정밀해져도 씬, 애니메이션, 연동 코드를 다시 만들지 않습니다.
영상 및 3D 관련 실적
| 과제 | 발주처 |
|---|---|
| 냉각탑 디지털 트윈 - OpenUSD 씬 구성, 시나리오 애니메이션, 실시간 계측값 연동 | ㈜퍼즐시스템즈, 2026 |
| 아바타 시스템 PoC - StyleGAN2 기반 도메인 특화 생성모델 및 MobileFaceSwap 기반 영상 합성 파이프라인 | ㈜세종하이텍 / 국내 대형 가전사, 2022 |

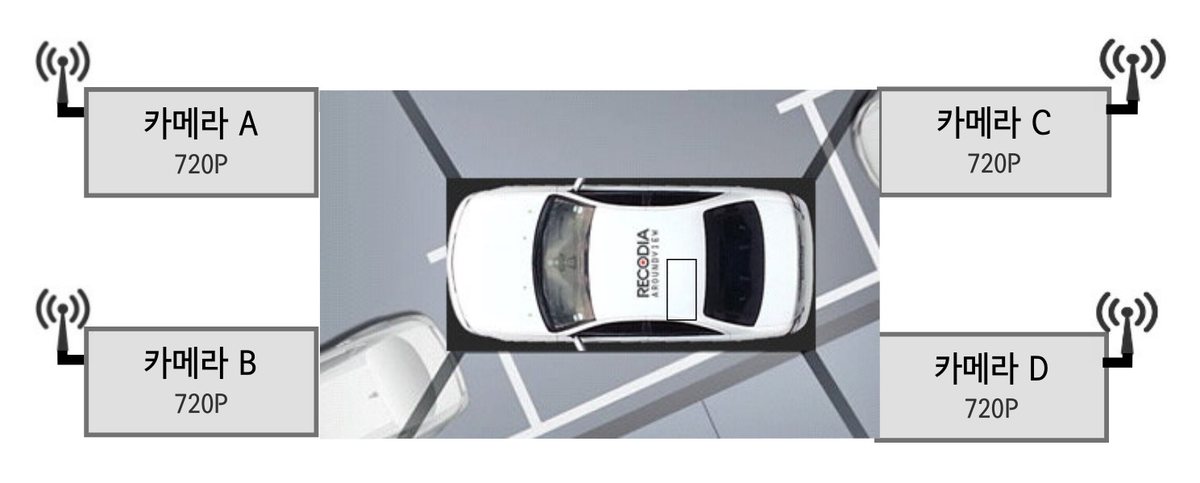

| Around View System PoC - 차량용 다중 카메라 영상 정합, 합성 | ㈜레코디아, 2022 |
